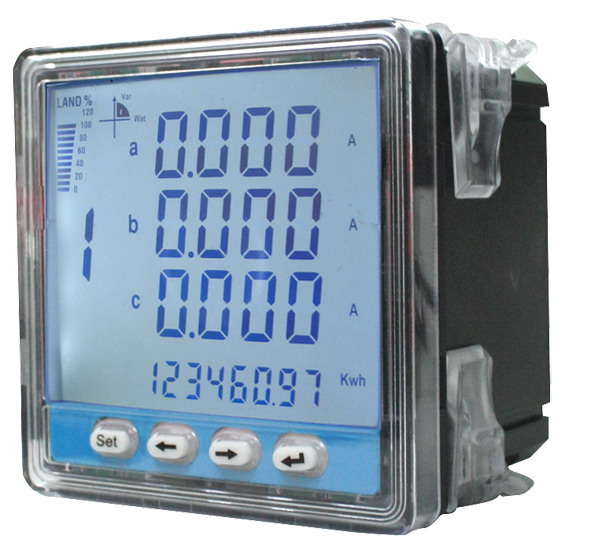

PMY系列多功能電力儀表



PMY系列多功能電力儀表產品特點介紹：



       江森生產的多功能電力儀表電源輸入端除有工業級壓敏電阻做電源耐壓保護之外，還配有美國泰科電子出品的自恢復快速熔絲做是源沖擊保護，為多功能電力儀表穩定使用保駕護航。



符合標準

GB/T 13729_2002 遠動終端設備
IEC61000-4-2：1995 靜電放電抗擾性試驗                    等級3
IEC61000-4-4：1995 電快速瞬變脈沖群抗擾性試驗    等級3
IEC61000-4-5：1995 浪涌抗擾性試驗                            等級3



工作參數

工作電源：                 85VAC~265VAC/85VDC~265VDC,功耗<5w
模擬量采樣率：         64點/周期
可支持接線方式：     三相四線制3CT、1CT和三相三線制3CT、2CT、1CT
RS485通訊：             支持Modbus規約，通訊速率（600,1200,2400,4800,9600，19200），最大結點容量32個
通訊響應時間：         20ms（9600bps）；
使用環境：                 ﹣20℃~60℃；
濕度：                         95%不結露
絕緣符合DL478、振動符合GB7261-87、抗干擾符合GB6162；
防護等級：                面板IP54，殼體IP20。

重量：                       0.5Kg
跟蹤頻率范圍：       45~65Hz（分辨率:0.02Hz）；
采集部分精度：      （U，I）0.5級；
精度：      采集部分（U，I）0。2級，計算部分（P，Q，S）0。5級；（需0.2級訂貨時注明）
電能脈沖輸出：        有功脈沖、無功脈沖輸出；
PT頻率輸入：          二次側220V或標準100V（輸入連續過載到1.25倍額定值）；
                                   一次側100V~35000V；
CT額定輸入：         5A/1A（連續過載到2倍額定值），（訂貨時注明需求類型）。

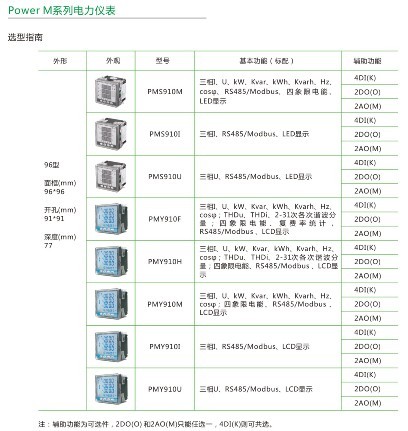

PMY系列多功能電力儀表其它型號：

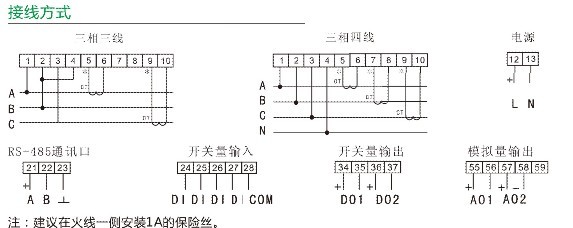

PMY系列多功能電力儀表接線方式：

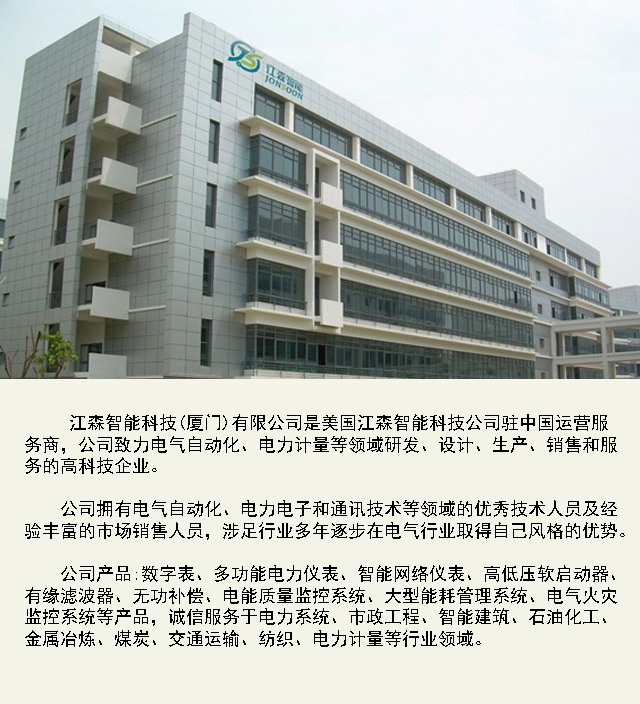

 江森公司外景

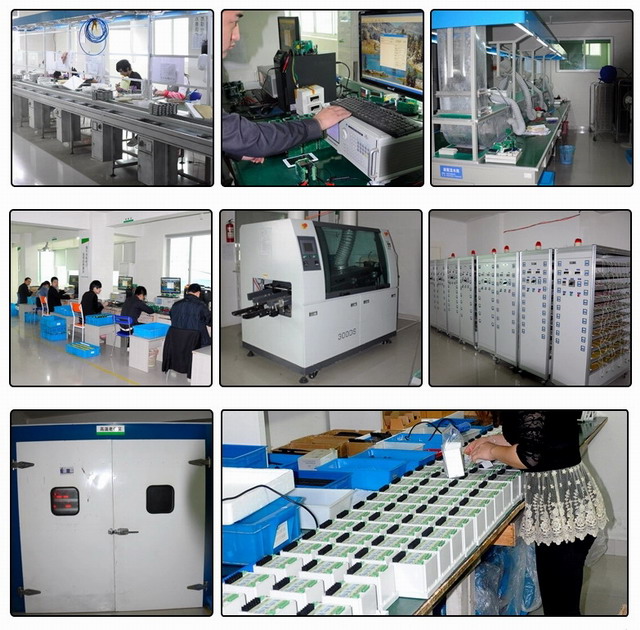

 車間生產流水線

.
