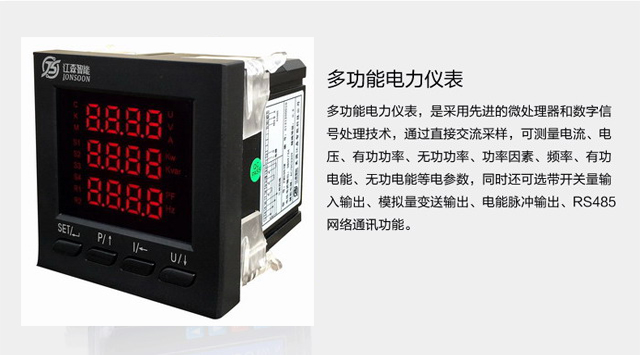

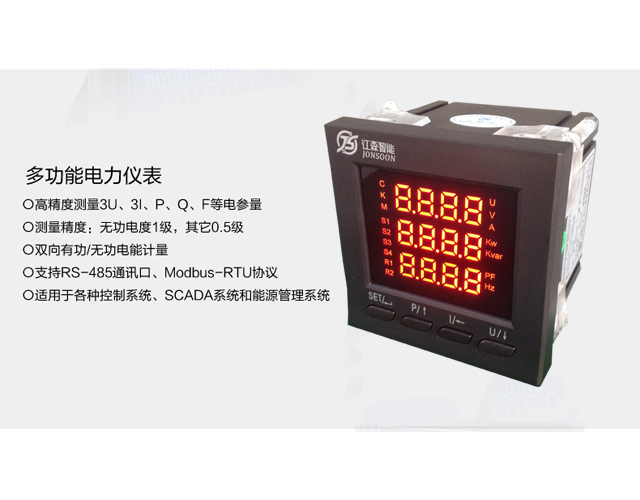

PMS963W 彩屏多功能電力儀表（96*96）





PMS963W 彩屏多功能電力儀表（96*96）產品介紹

PMS963W 彩屏多功能電力儀表（96*96）特點:



 1.江森智能多功能電力儀表LED顯示屏采用高亮度彩屏開模，直接顯示U、V、A、KW、Kvar、PF、Hz,直觀明了，清晰易懂。

 2.采樣電流互感器采用高精度專用電度計量互感器，采用阻燃PBT材料，導線采用多股軟銅線，阻燃等級一級。



外形尺寸

96型： 面框:96*96   開孔91*91  深度78

 參數功能

基本功能：三相I、U、Kwh、Kvarh、RS485/Modbus、彩屏LED顯示

擴展功能：4DI(K)、2DO(O)、  2AO(M) 、2路脈沖（P)



符合標準

GB/T 13729_2002 遠動終端設備
IEC61000-4-2：1995 靜電放電抗擾性試驗            等級3
IEC61000-4-4：1995 電快速瞬變脈沖群抗擾性試驗    等級3
IEC61000-4-5：1995 浪涌抗擾性試驗                等級3

工作參數

工作電源：85VAC~265VAC/85VDC~265VDC,功耗<5w
模擬量采樣率：64點/周期
可支持接線方式：三相四線制3CT、1CT和三相三線制3CT、2CT、1CT
RS485通訊：支持Modbus規約，通訊速率（600,1200,2400,4800,9600，19200），最大結點容量32個
通訊響應時間：20ms（9600bps）
使用環境：﹣20℃~60℃
濕度：95%不結露
絕緣符合DL478、振動符合GB7261-87、抗干擾符合GB6162
防護等級：面板IP54，殼體IP20
重量：0.5Kg

跟蹤頻率范圍：45~65Hz（分辨率:0.02Hz）
精度：采集部分（U，I）0.2級，計算部分（P，Q，S）0.5級；（需0.2級訂貨時注明）
PT頻率輸入：二次側220V或標準100V（輸入連續過載到1.25倍額定值）
            一次側100V~35000V
CT額定輸入：5A/1A（連續過載到2倍額定值），（訂貨時注明需求類型）

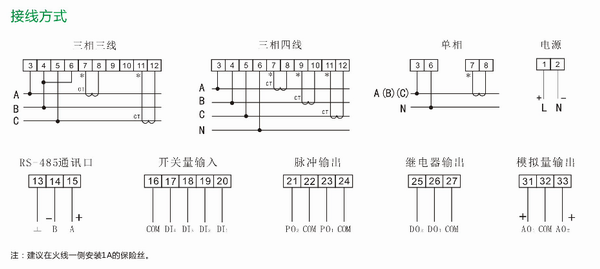

PMS963W 彩屏多功能電力儀表（96*96）接線方法：

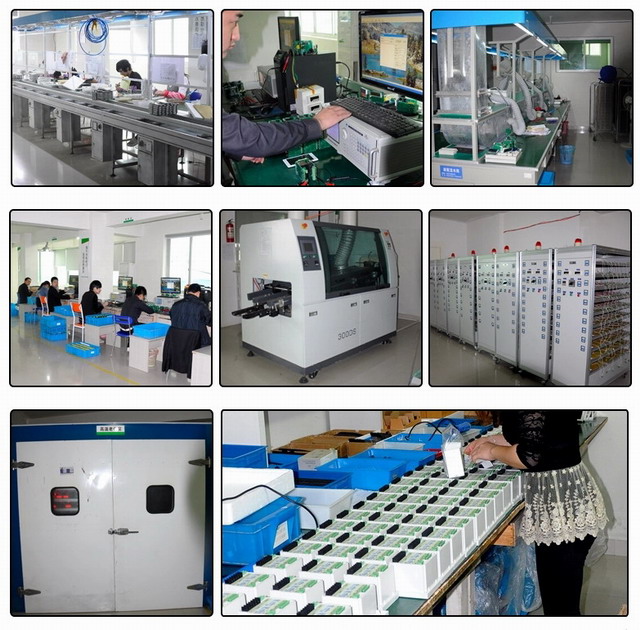

江森公司介紹：
